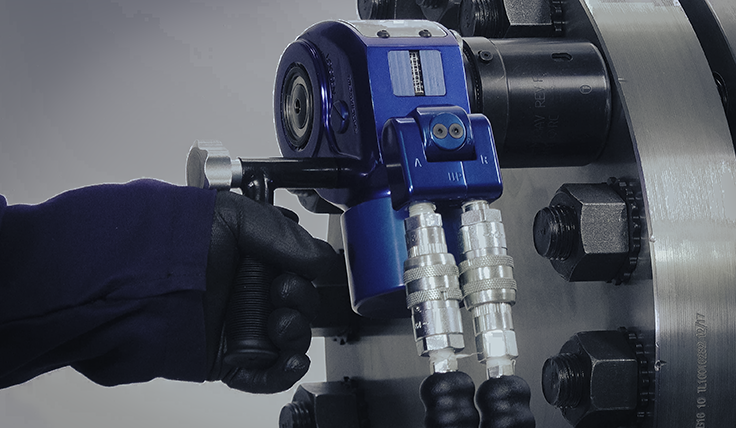

油圧トルクレンチは他の動力式のトルクレンチと比較して、非常に強力な締め付け力のみならず高いトルク精度を誇ります。そのトルク精度は±3%となっております。そのため中口径以上のボルト締結作業で正確なトルク管理が求められる現場で使用する価値はあります。油圧トルクレンチがこのような高い精度を実現している理由として、以下の5つの要因が挙げられます。
1. 油圧駆動による安定したトルク制御
油圧トルクレンチは油圧ポンプを利用してトルクを発生させるため、安定したトルク制御が可能です。油圧システムは一定の圧力を維持しながら動作するため、トルクのバラつきが少なくなります。常に均一な力を発生させることができます。これにより、誤差を最小限に抑えながら高精度なトルクを提供できるのです。
2. 油圧トルクレンチの高精度なトルク変換の仕組み
油圧トルクレンチは油圧を機械的なトルクに変換するピストン機構を採用しており、この変換精度が非常に高いことも特徴です。ピストンの動作距離と圧力を厳密に制御することで、設定トルクと実際のトルクの誤差を最小限に抑えることができます。さらに機械的な摩擦や摩耗の影響を受けにくいため、基本的にしっかりとメンテナンスをおこなえば長期間にわたって高精度を維持しやすい点も利点の一つです。
3. 油圧トルクレンチの高品質なトルク校正と制御技術
油圧トルクレンチは製造段階で厳格なトルク校正が行われており、トルク精度の誤差を抑えるための精密な調整が施されています。工場出荷時にはトルクテストを実施し、設定値に対して誤差が±3%以内に収まるように調整されます。
4. 油圧トルクレンチは剛性の高い構造でねじれや変形を抑制
油圧トルクレンチはトルク伝達時のエネルギーロスを最小限に抑えるために高強度の合金や鍛造ボディを採用しています。この高剛性の構造により、使用中のねじれや変形を防ぎ、トルクのバラつきを抑えることができます。一般的なレンチでは、使用中に微細な変形や摩耗が発生し、トルク精度が低下することがありますが油圧トルクレンチはそのような影響を受けにくいため、常に高い精度を維持できます。
5. 油圧システムの安定性と高い再現性
油圧システムは圧力を一定に保つことで同じ設定トルクを何度も正確に再現することができます。手動のトルクレンチでは操作する人の力加減によってトルクが変動することがありますが油圧トルクレンチではそのような影響を受けることがありません。そのため、誤った使用をしなければ一度設定したトルクを何度も安定して再現することができ、大口径ボルト締結作業でも一貫した品質を確保できます。
油圧トルクレンチのトルク精度±3%の意味と実例
一般的に油圧トルクレンチのトルク精度は「±3%」と表記されています。それは校正時に設定したトルク値に対して、実際の測定トルクがプラスまたはマイナス3%の誤差範囲内であることを意味します。例えば、校正時に1,000Nmのトルクを設定した場合、実際のトルクは970Nmから1,030Nmの範囲に収まったという事です。このような高いトルク精度はボルト締結の品質を確実なものにし、安全性を確保するために非常に重要です。
実例① ボルト締め作業におけるトルク精度の影響
建設現場やプラント設備の組み立てにおいて、大型ボルトの締結には正確なトルク管理が求められます。例えば、M30の高強度ボルトを適切に締めるために1,000Nmのトルクをかける必要があるとします。このとき、校正時に±3%の精度を持つ油圧トルクレンチを使用すれば、ボルトの適切な締結が確実に行えると言えます。もし、トルク精度が低い工具（例えば±10%）を使用するとボルトの緩みや過剰締めによる破損のリスクが生じる可能性があります。
実例②フランジ締結作業におけるトルク管理
化学プラントや発電所の配管ではフランジ接続部のガスケットを適切にシールするため、正確なトルクでボルトを締める必要があります。例えば、500Nmのトルクが指定されている場合、校正値が±3%精度の油圧トルクレンチを使用すれば適切な締結が可能です。一方で、精度が±10%のレンチを使用するとガスケットの密閉性能に影響を与え、漏れや損傷のリスクが高まります。
トルク精度±3%はあくまで校正時の数値
油圧トルクレンチのトルク精度が±3%というのはあくまでも校正時の数値であり必ずしも現場でトルク精度が±3%になるわけではありません。その理由としては反力受けの存在があります。油圧トルクレンチを使用する際、反力の取り方によってトルク精度が変わります。これは反力が適切に確保されないと油圧トルクレンチが不安定になり、本来のトルクが正しくボルトに伝わらないためです。

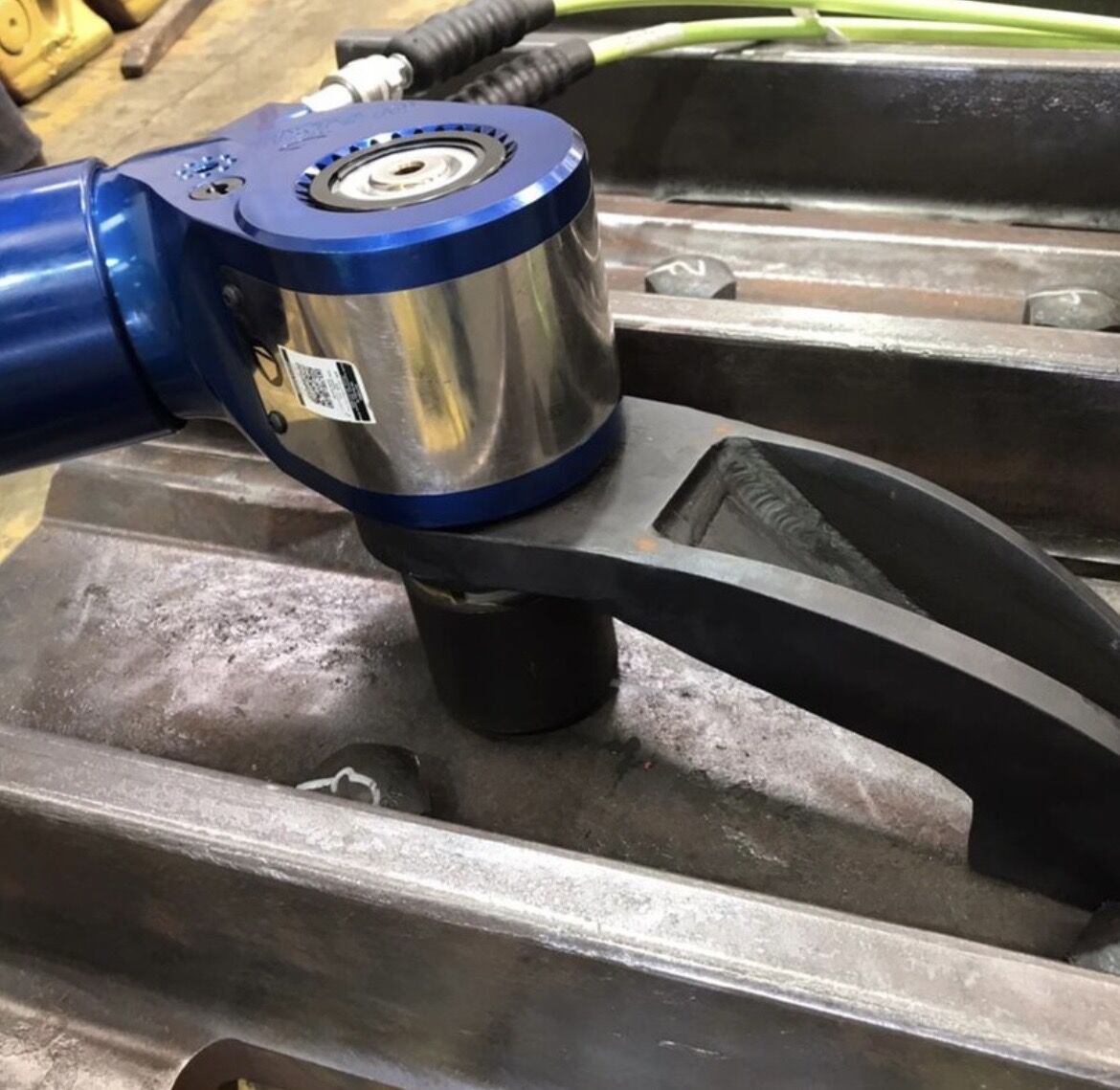

1. 反力とは何か？
反力とは油圧トルクレンチがボルトを締める際に発生する回転方向の力を打ち消すための支点のことです。例えば、油圧トルクレンチがボルトを時計回りに締める場合、油圧トルクレンチ本体は反時計回りに回ろうとします。この動きを防ぐために、油圧トルクレンチの一部を別の部材に押し当てることで反力を確保します。しかし、反力の取り方が適切でないとトルクが正しくボルトに伝わらず、締め付けの精度が大きく低下するのです。
2. 反力の取り方がトルク精度に影響を与える理由
(1) 反力が適切な位置にないと、レンチがたわむ
反力受けはボルトの近くに設置することが重要です。しかし、以下のようなケースではトルク精度が低下する可能性があります。
- 適切な反力の取り方（ボルトに近い位置）
反力をボルトの近くに取ることで、油圧トルクレンチ本体が安定し、力が無駄なくボルトに伝わるため、トルク精度が保たれます。 - 反力がボルトから遠い位置にある場合
反力支点がボルトから離れると、工具本体や反力受けが「たわむ」ことがあります。このたわみにより、力が分散してしまい、設定したトルクが正しくボルトに伝わらなくなります。その結果、締め付けトルクが不足し、ボルトの緩みや締結不良の原因となります。
(2) 反力受けが動くとレンチが滑ってしまう
反力受けを確実に固定しないと油圧トルクレンチ本体が滑ったりズレたりして、トルクがボルトに正確に伝わらなくなります。その影響は以下のように現れます。
- 油圧トルクレンチが不安定になることで、ボルトへのトルクがバラつく。
- ボルトの頭や座面に不要な横方向の力がかかり、正しく締められない。
- 適切なトルクで締め付けたつもりでも、実際には不足している場合がある。
特に、複数のボルトを均一なトルクで締める必要があるフランジ接続などでは反力受けがズレることで各ボルトの締め付けトルクにバラつきが生じ、漏れや締結不良の原因になります。
(3) 反力を取る支点が弱いと、力が逃げてしまう
反力を取る支点が、例えば柔らかい部材や不安定な場所だと油圧トルクレンチの力が逃げてしまい、正しいトルクがかからなくなります。
- 支点が十分な強度を持っていない場合、変形やたわみが発生し、トルクが逃げる。
- 薄い金属板や配管の上などを反力支点にすると、滑ったり変形したりして、トルク精度が低下する。
反力を取る支点が適切でないと、締め付けるたびにトルクが変動し、同じ設定でも毎回異なるトルクがかかる可能性があります。
3. 反力を正しく取るためのポイント
油圧トルクレンチのトルク精度を確保するためには、次のポイントに注意して反力を取る必要があります。
- ボルトにできるだけ近い位置で反力を取る
- 反力受けが長すぎると、たわみが発生しトルクが低下する可能性がある。
- 可能な限りボルトの近くに反力を設定することで、トルク伝達の効率を高める。
- 反力をしっかり固定する
- 反力支点が滑ったり、動いたりしないよう、確実に固定できる場所を選ぶ。
- 固定が不十分だと油圧トルクレンチが動き、トルクが正しく伝わらない。
- 十分な強度のある支点を選ぶ
- 反力を取る部材がたわまないよう、剛性の高い部分を利用する（例：鉄骨フレーム、強固なフランジ）。
- 薄いプレートや柔らかい部材ではなく、しっかりと固定できる強い構造物を利用する。
- 適切なアタッチメントを使用する
- 特殊な形状のボルトやナットを締める場合、適切な反力アダプターを使用することで、安定した反力を確保できる。
油圧トルクレンチのトルク精度に関するまとめ
油圧トルクレンチのトルク精度±3%とは校正時に設定トルクに対して3%以内の誤差でトルクが発生した事を示しており、精度の高い締結作業を可能にします。この高いトルク精度はボルトの適切な締結を確保し、機械設備の安全性や耐久性を向上させるために不可欠です。特に建設現場やプラント設備などの重要な構造物では適切なトルク精度を持つ工具を使用することで、事故や故障のリスクを大幅に低減することができます。大口径ボルトで正確なトルク管理が求められる現場では精度の高い油圧トルクレンチを選択し、作業の品質と安全性を確保することが重要です。
