確実な締付けのための軸力とは何か

各数値は全て参考値です。万一トラブルが起きても当社では責任を負う事は出来ません。

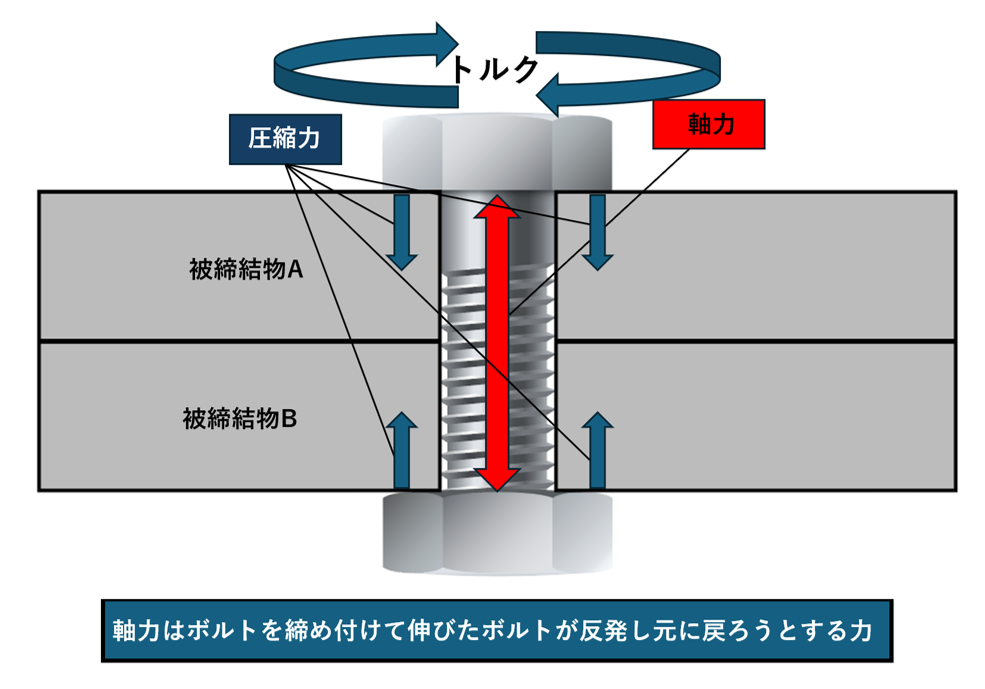

重要なのは締め付けトルク（回す力）は「目安」にすぎず、実際に接合強度を生んでいるのはボルトが内部に蓄えている軸力であるという点です。そのため、トルク管理やテンショニング（引っ張り管理）は最終的に狙った軸力を得るための手段として行われているのです。わかりやすくまとめると軸力とは「ボルトが引っ張られることで生まれる締結力」であり、それがしっかりと確保されていることで機械や構造物は安全かつ長期間安定して使えるというわけです。これが「確実な締付け＝適正な軸力を確保すること」と言われる理由です。

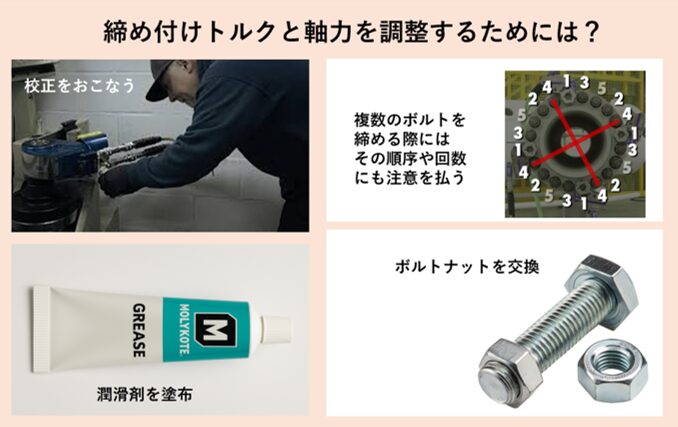

締め付けのトルクと軸力を調整する際の注意点は？

締め付けのトルクと軸力を調整する際にはいくつかの重要な注意点があります。まず、最も大きなポイントは「トルクをかけること＝軸力が正確に得られる」というわけではないという点です。実際にはトルクの大部分はねじ山や座面との摩擦に使われており、残りの一部だけがボルトを引っ張る「軸力」として作用します。そのため摩擦条件が変われば同じトルクをかけても得られる軸力は大きく変動することになります。

例えば、潤滑剤を塗布した場合と乾いた状態で締めた場合では摩擦係数が異なるため、同じトルクでも軸力に大きな違いが生まれます。したがって、トルク値を設定する際には必ず前提となる摩擦条件（潤滑の有無、表面処理の種類など）を確認し、それに合わせて適切な値を選定しなければなりません。

また、使用するトルクレンチや油圧トルクレンチなどの工具が正しいトルクを発生させているかどうかも重要です。これらの工具は使い続けることで精度のばらつきが拡大するため、定期的に校正や点検を行う必要があります。特に重要な締結部位には校正して間もない工具を使うことです。

さらにボルトやナットの状態にも注意が必要です。錆びついていたり、傷がついていたりするボルトナットは摩擦が増加し、適切な軸力が得られない原因となります。こうした状態のボルトナットは再使用せず、新品と交換することが望ましいです。

加えて、複数のボルトを締める際にはその順序や回数にも注意を払うべきです。例えばフランジのような接合部では、均等に締め付けなければ一部のボルトだけに過剰な負荷がかかり、軸力がばらついてしまいます。一般的には対角線状に順番を変えながら、3段階ほどに分けて段階的に締める方法が推奨されます。

適正な軸力を得るためにはトルク値だけに頼るのではなく、摩擦の管理、工具の精度、部品の状態、締め方の工夫など、複数の要素を総合的に管理する必要があります。トルクはあくまで軸力を生み出すための手段であり、目的は「接合部に必要な軸力を確実に確保すること」です。この原則を理解し、それに基づいた作業を行うことで安全かつ信頼性の高い締結が実現できます。

軸力管理の重要性について

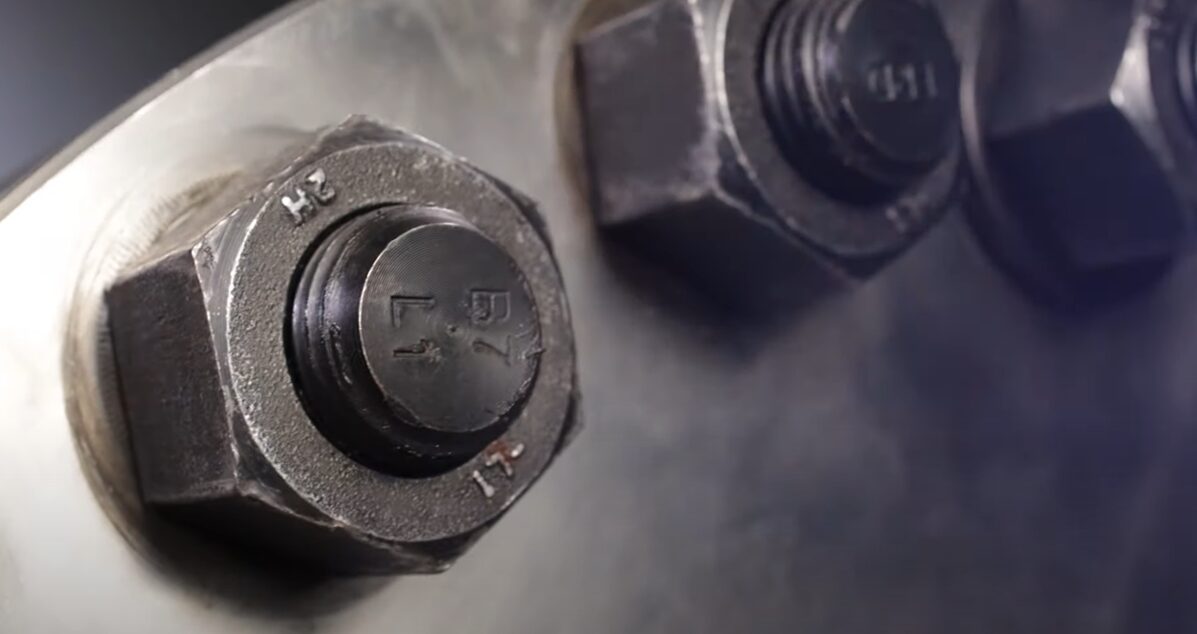

軸力管理の重要性はボルト締結が構造物や機械の安全性・耐久性・機能性を左右する根幹であるという点にあります。ボルトを締める目的は単に部品同士をくっつけることではなく、「必要な軸力（ボルトを引っ張る力）を正確に加えること」によって、すき間をなくし、緩みや漏れ、破損を防止するためです。

具体的に言うとたとえば配管フランジの接合部では内部の圧力でガスや液体が漏れないよう、ガスケットをしっかり圧縮する必要があります。この圧縮力を生み出しているのが、ボルトの軸力です。軸力が足りなければガスケットが密着せず、漏れの原因になります。逆に、軸力が強すぎるとガスケットを押しつぶしすぎて破損させたり、ボルト自体が塑性変形して締結力を失ってしまうこともあります。

また、橋梁や鉄塔などの構造物でも軸力は非常に重要です。風や地震による振動を受けたとき、ボルトの軸力が適切に管理されていないと接合部にゆるみが発生し、最終的には部材のズレや脱落につながるおそれがあります。実際に過去の建設事故の中には、締付けトルクや軸力の管理不足によって大きな損害が出た事例も存在します。

さらにボルトが複数本ある場合、それぞれのボルトに均等な軸力を加えることが極めて重要です。一本だけ軸力が高かったり、低かったりすると、荷重が不均一にかかって構造が歪んだり、一部のボルトに過負荷が集中して破断を招くことがあります。軸力を適切に管理することで、全体のバランスを保ち、構造の長期的な安定を確保することができるのです。

このように、ボルト締結という一見単純に見える作業でも、「軸力」という見えない力の管理が、設備の信頼性と作業者の安全を左右します。だからこそ、トルクレンチによる締め付けだけで満足するのではなく、軸力を「狙った値で・均一に・再現性高く」確保するための測定や確認作業が必要不可欠です。

軸力管理は“見えないボルトの力”を制御するものであり、軸力管理を正確に行うことでこそ、建設・製造・保守すべての現場において、安全で長持ちするモノづくりが実現できるのです。

軸力管理するのに最適な工具は？

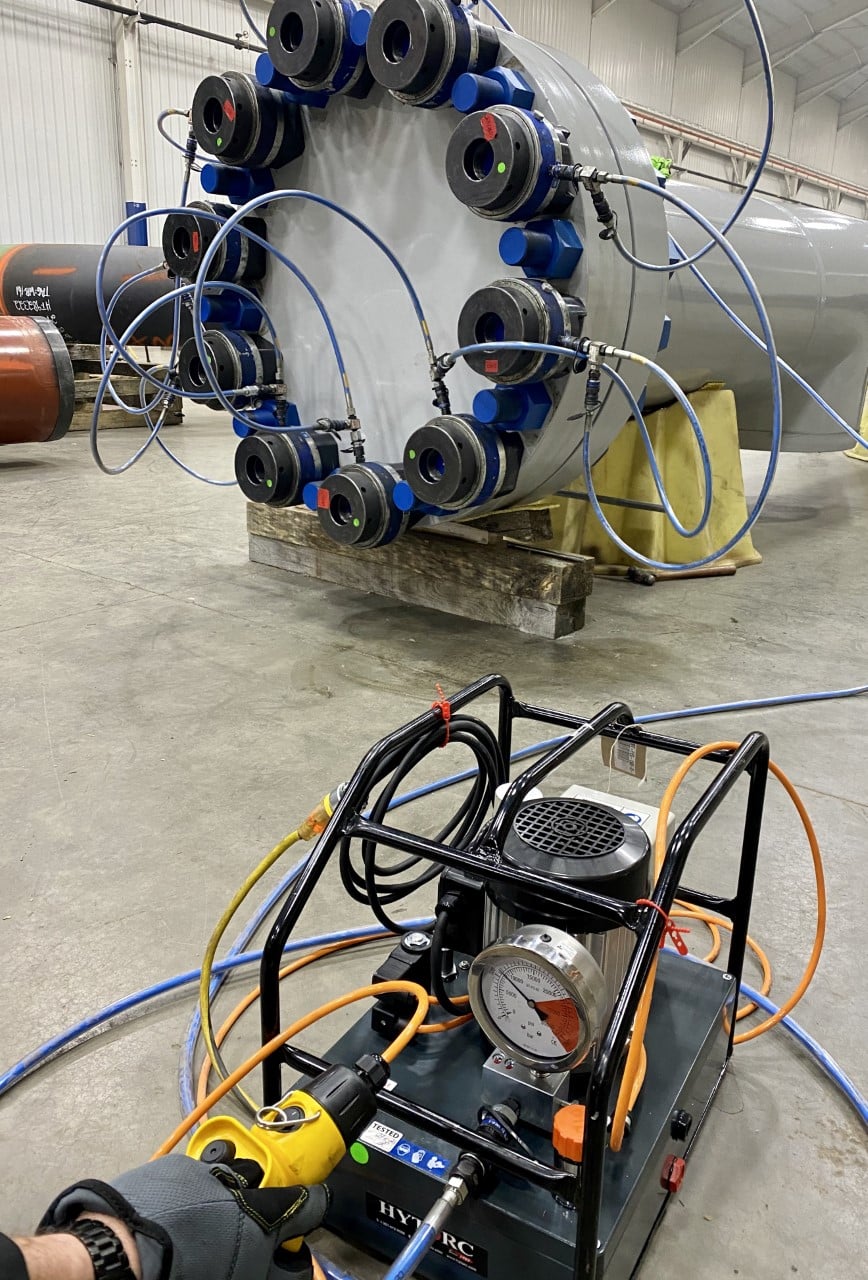

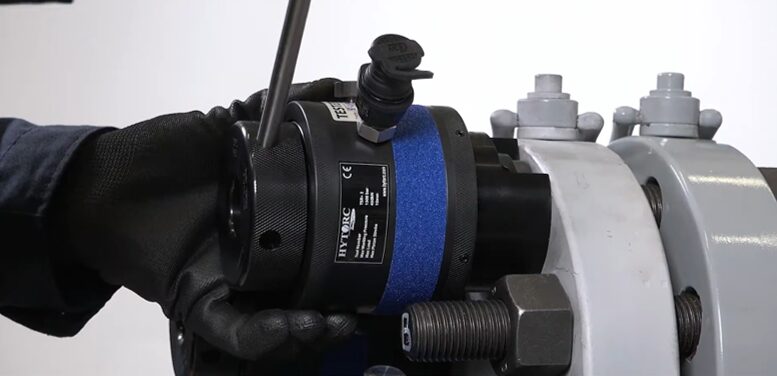

軸力管理を正確に行うために最適な工具は油圧式のボルトテンショナーです。この工具はボルトやナットを回転させるのではなく、ボルトの端部を油圧で引き上げることで、直接的に軸方向の張力、すなわち軸力を導入する仕組みとなっています。軸力を与えた状態でナットを手で締め付け、その後テンショナーの油圧を解放することで正確な軸力がボルトに残るという方法です。

この手法はトルクを利用する従来の締結方法と比較して、摩擦係数やトルク係数といった変動要素の影響をほとんど受けないため、極めて高い精度で軸力を管理できる点が特長です。たとえば風力発電のタワー基部や大型プラントの配管フランジの締結といった、ミスが許されない重要な接合部にはこのテンショナーが多く採用されています。

一方で作業効率やコストの面からはトルクレンチを使用する方法も一般的です。トルクレンチはナットに一定の回転力を与えることで締結を行う工具であり、現場作業者にとっては扱いやすく、導入コストも比較的低いため、日常的な保守や製造ラインで多く使用されています。ただし、この方法では軸力の導入に摩擦係数の影響が大きく関わるため、締結結果の軸力にばらつきが生じやすくなります。特に締結面やねじ部の潤滑状態、表面粗さなどの条件によって実際に得られる軸力が理論値から大きく外れることがあります。そのため、重要な部位では潤滑剤の種類や締結手順を厳密に管理し、トルク係数を補正した上で作業を行う必要があります。

軸力と緩みの関係

ボルトの軸力と緩みには密接な関係があります。軸力よって接合部材同士が強く押し付けられ、摩擦力が生まれます。摩擦力は、ナットやボルトが外力や振動によって回転するのを防ぐ重要な役割を担っています。そのため、軸力が十分に確保されていれば、外部からの力や振動が加わっても、接合部は安定し、ボルトが緩む可能性は低くなります。

しかしながら、軸力が不足していると、部品同士の締結力が弱まり、摩擦力も小さくなります。この状態では、機械が稼働したときの振動や衝撃、あるいは熱による膨張・収縮といった繰り返しの負荷によって、ナットがわずかに回転し、次第に緩んでいく現象が起こります。これを「自己緩み」といい、特に回転体や高振動部では深刻な問題となります。

例えば、自動車のホイールナットが正しい軸力で締められていなかった場合、走行中の振動で徐々にナットが緩み、最終的にはホイールが外れるという重大事故につながる恐れがあります。また、配管のフランジ接合部においても、軸力が不十分であればガスケットの密着力が不足し、液体やガスの漏れが発生する危険性があります。

このように、軸力は目に見えないものですが、緩み防止の要であり、確実に管理しなければならない極めて重要な力です。単にボルトを締めればよいというものではなく、狙った軸力を確実に得るために、トルク管理や摩擦条件の確認、工具の精度点検など、あらゆる工程を通して適切な締め付けが行われることが求められます。

ボルトの緩みを防ぐためには正確な軸力管理が不可欠です。軸力が適切であれば、それに伴って十分な摩擦力が発生し、ボルトは外部の影響を受けにくくなります。逆に軸力が不足すれば、摩擦力は弱まり、緩みのリスクが一気に高まるのです。軸力は締結の「見えない主役」であり、その適切なコントロールが、安全で長期的に安定した構造や機械運転を実現するための鍵になります。

摩擦係数が及ぼす軸力への影響

摩擦係数はボルト締結における軸力の大きさに直接的な影響を与える非常に重要な要素です。締め付け作業においては、一般的にトルクレンチなどを使って「トルク（ねじりの力）」をかけますが、そのトルクのすべてが軸力に変換されるわけではありません。実際には、トルクの多くは摩擦によって消費されてしまうため、摩擦係数が変わると、同じトルクをかけても得られる軸力が大きく変化するのです。

具体的には、ボルトのネジ部とナットの接触面、そしてナットと部材の座面には摩擦が発生します。この摩擦は、ボルトを回すときの抵抗として働き、トルクの約90％前後を消費します。残りの10％前後が、ようやくボルトを引っ張る力、つまり軸力に変わります。したがって、摩擦が大きければ大きいほど、軸力として伝わる力は小さくなり、逆に摩擦が小さければ、同じトルクでもより多くの力が軸力に変換されるという関係になります。

例えば、乾いたボルトや錆びたボルトを締める場合、摩擦係数が高くなります。このような条件では、同じトルクで締めても摩擦で力が逃げてしまい、軸力はあまり得られません。逆に、潤滑油を塗布した場合は摩擦係数が下がるため、同じトルクでもより多くの軸力が発生します。こうした違いは、製品の性能や安全性に大きく関わるため、摩擦条件を無視してトルクだけで締め付け作業を行うことは非常に危険です。

また、製造現場では、同じトルク値で締めても摩擦の変動によって軸力がバラバラになる「ばらつき現象」が問題になります。このため、設計段階で摩擦係数の管理値を設定したり、潤滑剤の使用条件を明確に定めるなどして、軸力の安定性を確保することが求められます。

このように摩擦係数は見落とされがちですが軸力の再現性や安全な締結を実現する上で不可欠な要素です。軸力管理を正確に行いたいのであれば、摩擦係数を考慮しないトルク管理は成立しないということをしっかりと理解する必要があります。

軸力の求め方（基本的な考え方）

軸力は一般的に以下の式で求められます：

軸力（F） = トルク（T） ÷ トルク係数（k） ÷ ねじの呼び径（d）

トルク（T）

レンチなどでボルトを締めるときにかける「回す力」です。単位は N・m（ニュートン・メートル）です。

ねじの呼び径（d）

ボルトの太さのことです（たとえばM10ボルトなら直径は約10mm）。

トルク係数（k）

摩擦などを考慮した係数でだいたい 0.2 前後がよく使われます（ただし、ボルトの材質・潤滑状態などで変わります）。トルク係数は　ボルトにどれくらいのトルクをかけたら、どれだけの軸力になるかを表す実用的な目安。摩擦の影響を含んだ経験則的な係数です。摩擦が大きければ、トルクを多くかけても軸力はあまり発生しませんので注意が必要です。

例：M10ボルトを30N・mで締めた場合の軸力

M10ボルト（直径10mm）を、トルク30N・mで締めた場合、トルク係数を0.2とすると：

$$F = \frac{T}{k \cdot d} = \frac{30}{0.2 \cdot 0.01} = \frac{30}{0.002} = 15,000\text{N}$$

F=k⋅dT​=0.2⋅0.0130​=0.00230​=15,000N

つまり、このボルトには 約15,000ニュートン（15kN） の軸力がかかっている、ということになります。

実例：軸力の違いを比較

例えば、同じトルク30N・mでM10ボルトを締めても、「トルク係数」が違えば軸力が大きく変わります。

トルク係数の一般的な目安値

軸力の測定方法

超音波による軸力測定

もっとも高精度な方法のひとつが超音波パルス反射法です。ボルトの端から超音波パルスを送り、その反射時間を計測することでボルトの伸び＝軸力を算出します。軸力とボルトの伸び量には明確な相関関係があるため、締結前後の超音波伝搬時間の差から、実際にかかっている軸力を非破壊で測定できます。

伸び計（ひずみゲージ）を使った測定

ボルトにひずみゲージ（ストレインゲージ）を取り付け、締め付けによるひずみから軸力を算出する方法です。この方法は比較的簡易で実験などにもよく使われますが、センサーの設置が必要であり、実機での使用には制限があります。精度も良好です。

軸力計を使った測定

軸力計とはボルトやナットの締結時に発生する軸方向の引張力、つまり「軸力」を正確に測定するための専用機器です。この装置はボルト締結の品質や信頼性を確保するうえで極めて重要な役割を果たしており、特にトルクだけでは締付けの正確性を保証できない場合に用いられます。

一般的な軸力計は模擬締結体、荷重検出部、そして表示ユニットの3つの要素から構成されています。まず模擬締結体は実際の構造体と似た環境でボルトを締め付けることができるよう設計された治具です。この中にボルトを挿入し、ナットで締め付けると、軸方向に引張力が発生します。

このとき使用されるロードセルには一般的なひずみゲージ式のほか、高応答性を持つ圧電式や、よりシンプルな構造の油圧式などがありますが測定精度と使いやすさのバランスから、実験や品質評価の場ではひずみゲージ式が最も多く使われています。また、表示ユニットには、リアルタイムで軸力を表示する機能や、記録・データ転送機能を持つものもあり、締付け条件の検証や工具性能の評価に用いられています。

ボルト径ごとの許容軸力一覧表（kN）

強度区分は3.6、3.8、4.6、4.8、5.6、5.8、8.8、9.8、10.9、12.9です。設計上の締付け係数（0.7）としています。

呼び径	有効断面積 (mm²)	3.6	3.8	4.6	4.8	5.6	5.8	8.8	9.8	10.9	12.9
M6	20.1	2.5	3.4	3.4	4.5	4.2	5.6	9.0	10.1	12.7	15.5
M8	36.6	4.6	6.1	6.1	8.2	7.7	10.2	16.4	18.5	23.1	28.2
M10	58.0	7.3	9.7	9.7	13.0	12.2	16.2	26.0	29.3	36.6	44.7
M12	84.3	10.6	14.2	14.2	18.9	17.7	23.6	37.7	42.5	53.2	64.9
M14	115	14.5	19.4	19.4	25.8	24.1	32.2	51.5	58.2	72.5	88.6
M16	157	19.8	26.5	26.5	35.3	33.0	44.0	70.3	79.5	99.1	120.9
M18	192	24.2	32.4	32.4	43.7	40.4	53.8	86.1	97.3	121	148
M20	245	30.9	41.3	41.3	55.7	51.4	68.6	110	124	155	189
M22	303	38.3	51.0	51.0	68.9	63.5	84.6	136	154	192	234
M24	353	44.6	59.5	59.5	80.5	74.0	98.7	158	179	224	271
M27	459	58.0	77.3	77.3	104	96.0	128	206	233	291	354
M30	561	70.7	94.5	94.5	127	117	157	251	284	354	432

ボルトを使って部材を締結するとき、最も重要なのは「どれだけの軸力を与えるか」という点です。軸力が小さすぎると荷重を支えきれず、ボルトが緩んだり接合部がずれたりします。一方で、軸力を過大に与えればボルトは降伏点を超えて塑性変形し、最悪の場合は破断に至ります。したがって、設計においては「降伏する手前まで十分に締めるが、過度な締付けは避ける」というバランスが必要になります。

このときに使われる考え方が「設計上の締付け係数」です。多くの設計指針や規格ではボルトの降伏強さに基づいて「安全に確保できる軸力」を設定します。その基準値として広く採用されているのが「降伏荷重の約70％」です。つまり、ボルトが降伏を始める力の七割程度を上限とすることで十分な締付け力を得ながら、万一摩擦係数やトルク管理のばらつきがあっても破損に至らない余裕を持たせているのです。

この「0.7」という数値は絶対的に固定されたものではありません。実際には用途や産業によって幅があり、一般的な機械構造物では0.6〜0.7程度、建築や橋梁などの高力ボルト接合では0.7〜0.75、自動車や航空機のように高度な締付け管理を行う分野では0.8〜0.9が用いられる場合もあります。それでも「0.7」という値は、ばらつきが大きいトルク管理でも現実的に安全かつ安定した結果が得られることから、国際的に標準的な設計指針として定着しています。

言い換えれば、設計上の締付け係数とは「降伏までの安全余裕をどの程度見込むかを表す目安の数値」であり、0.7はその代表的な設定値なのです。
