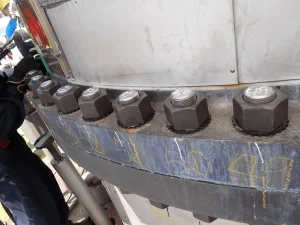

中大口径ボルト締結作業の革命的製品

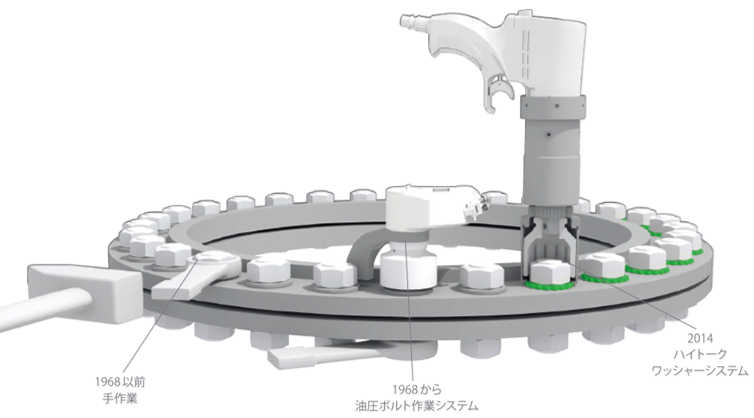

ボルトの締め緩めにはさまざまな方法があります。ハイトークは1968 年の創業以来、ボルト締結作業のための革新的な製品やサービス、作業の安全性を確保するためのトレーニングを全世界で提供し、業界の発展に貢献してきました。当社の最初の製品である油圧トルクレンチから最新のコードレス電動トルクレンチまで、ボルト締結作業における安全性、スピード、精度の向上に焦点を当てた製品で業界をリードし続けています。
なかでも画期的な製品が2014 年に発表した反力ワッシャーと供回り防止ワッシャーです。安全性の問題や煩雑な手順など、ボルト締結作業につきまとう不確定要素を徹底的に排除し、ボルト作業を根底から変えました。ハイトークワッシャーは 呼び径 M16 〜 M80という豊富なサイズ展開で、極めてシンプルかつ経済的にボルト作業を効率化することができます。

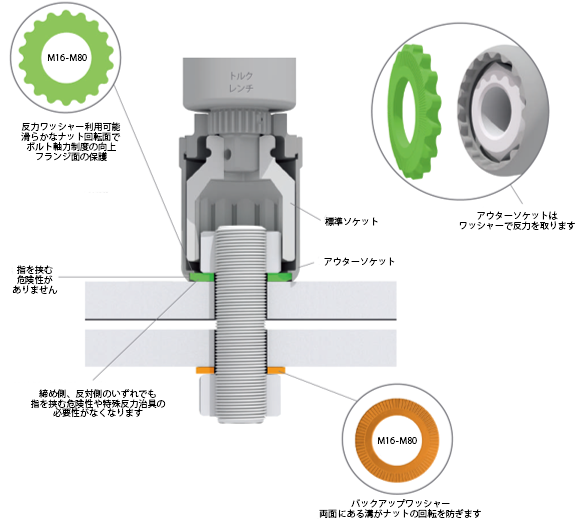

ナット回転側
反力ワッシャーは動力式トルクレンチで回転させるナットの下に入れて使用します。通常の油圧・電動・空圧式トルクレンチでは、工具の回り止めとして反力点にあてる反力受けが必要ですが反力ワッシャーはそれ自体が反力点となるため、手指への怪我の危険性がなくなります。ハイトークワッシャーはシンプルで使いやすく、他の硬質ワッシャー同様、フランジ座面のダメージを防ぎ、フランジ間の座面を均一にして摩擦のばらつきを防ぎます。
ナット非回転側
ボルトの締め込み時には、しばしば反対側ナットの供回りが発生します。これを防ぐにはナットをバックアップレンチで固定する必要がありました。ハイトークのバックアップワッシャーを使用すれば、バックアップレンチは不要になります。バックアップレンチの使用には手を挟む危険性があるだけでなく、作業も煩雑になり、時間がかかります。バックアップワッシャーは、安全性と作業スピードを低コストで大きく改善します。その効果は、一度ご使用いただければ実感していただけるはずです。
ハイトークワッシャーシステムは反力ワッシャーとバックアップワッシャーを組み合わせて使用しますが、それぞれ別々に使用することもできます。ハイトークワッシャーシステムは、ボルト締結作業に最高の安全性をもたらします。

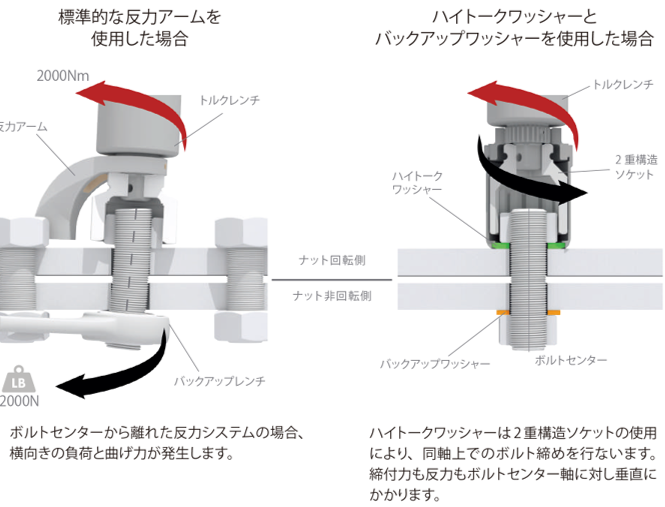

ボルト荷重のかかり方

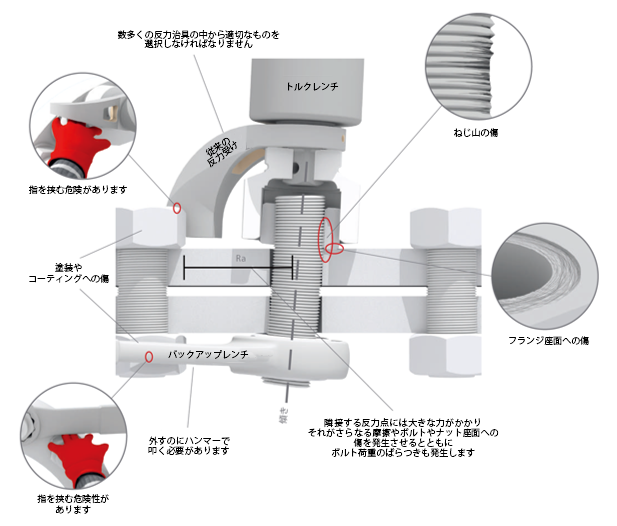

反力受けを用いる従来のボルト締結法
ハイトークワッシャーの優位性について
ハイトークワッシャーを使用する事で様々なメリットを得る事ができます。この項目ではそのメリットについて具体的に説明をしていきます。
安全性の向上
反力ワッシャーを使用する事で反力受けが必要なくなるので反力受けがなくなります。そのため反力受けに伴う指の挟みこみ事故が無くなります。また、供回り防止ワッシャーはボルトに供回りを防止するので例えば裏側で固定したスパナなどが吹き飛ぶ危険もなくなります。

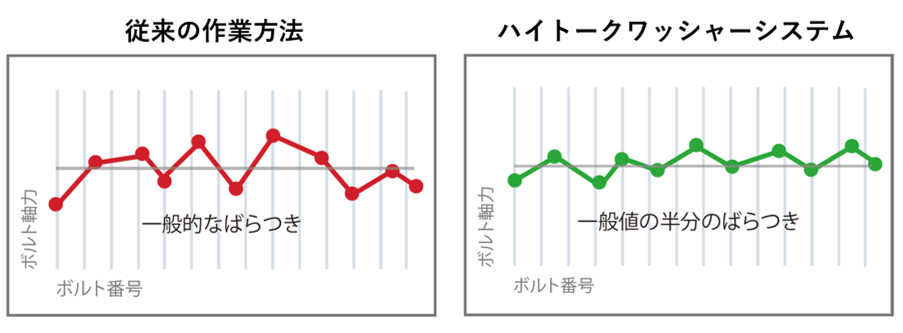

均一なボルト荷重
摩擦係数とボルト軸力はさまざまな要因により変化します。ハイトークワッシャーシステムを使用することで反力受けを使用した際に発生する横荷重がなくなり垂直方向にボルトを引っ張るのでボルト軸力のばらつきを減らす事が可能です。また、均一なボルト荷重を実現する事ででガスケット面圧が均一になり、確実な結合と漏れの抑制を実現します。
コスト削減に寄与
高額な動力式トルクレンチの破損の原因となる横向きの負荷や曲げ応力が極端に減るため工具破損のリスクが減少します。また、ナットやボルトの再利用率が高まり、フランジの寿命も長くなります。

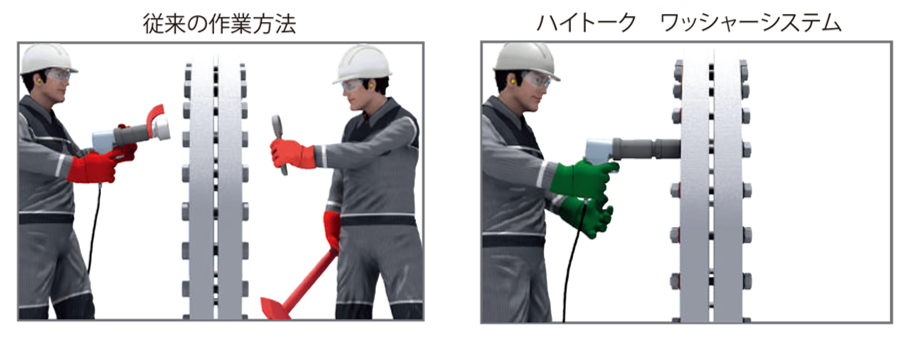

作業時間の短縮と作業人員の削減
ハイトークワッシャーシステムを採用する事で反力受けの悩みから解放されます。そのため作業手順が簡単になります。反力治具を用意する必要もハンマーでバックアップレンチを外す必要もなくなる事に加えて背面のナットの供回りをバックアップレンチで押さえる人員が必要なくなるので作業時間が大幅に軽減します。
ハイトークワッシャーシステムは同軸上の2 重構造ソケットだから
ハイトークワッシャーの性能と機能
素材：SCM440相当
硬度：HRc43前後
使⽤可能温度：538°以下 ※399°以下であれば再利⽤可能
表⾯処理：酸化鉄被膜（⿊染め）
型番表記：刻印
ハイトークワッシャーはASTMF3394/F3394Mに認証されています
HYTORCワッシャーシステムはASTM F3394 硬化鋼製バックアップワッシャーと反力ワッシャーの標準仕様の要件に準拠して製造されています。この規格はボルト、ナット、植え込みボルト、ダイレクトテンションインジケータワッシャー及びその他のネジ付きファスナーにおける、ワッシャーの一般的な機械的及び構造的使用について規定しています。
ASTMインターナショナルは、幅広い材料、製品、システム、サービスに関する任意の合意技術規格を開発・発行する国際標準化団体です。ASTM規格は、100以上の産業において公共の安全と消費者の信頼を高めることにより、毎日数百万人の生活を向上させるのに役立っています。HYTORCはASTM組織会員として、硬化鋼バックアップワッシャーと反力ワッシャーの新しいASTM F3394規格に率先して貢献したことを誇りに思っています。
