電動トルクレンチとは？選び方とインパクトレンチとの違い

電動トルクレンチとは電動モーターと減速機構を利用して、ボルトやナットを設定したトルクで締め付ける動力式工具です。一般的なインパクトレンチがハンマーによる打撃で締め付けるのに対し、電動トルクレンチは主に遊星歯車などの減速機構でトルクを増幅します。設定トルクに到達すると自動停止する製品が多く、大型ボルトを効率的に締め付けながら締結品質を管理できることが特徴です。プラント、発電設備、風力発電、鉄道、造船、建設機械、大型車両などで使用されています。製品を選ぶ際は最大トルクだけでなく、使用トルク範囲、精度、重量、差込角、反力受け、データ記録機能、校正・修理体制まで確認することが重要です。

確認項目	結論
主な目的	大型ボルトを設定トルクで締め付ける
インパクトレンチとの違い	打撃ではなく、主に減速機構でトルクを増幅する
主な種類	コードレス式・有線式
選定ポイント	トルク範囲・精度・重量・反力受け・記録機能
主な用途	プラント・発電・建設・鉄道・造船・大型車両
注意点	反力受けの設置と定期的な精度確認が必要

電動トルクレンチとは

電動トルクレンチとは、電動モーターの力を利用して、ボルトやナットを設定したトルクで締め付ける工具です。手動式トルクレンチでは大きな力が必要になる大型ボルトでも、作業者の身体的負担を抑えながら効率的に締め付けられます。電動トルクレンチの内部では、モーターが生み出す高速回転を遊星歯車などの減速機構によって低速回転へ変換し、その代わりに大きなトルクを発生させます。増幅されたトルクは駆動軸とソケットを通じてボルトやナットへ伝わります。

ボルトを締め付けると、工具本体には回転方向と反対向きの力である「反力」が発生します。そのため、一般的な電動トルクレンチでは反力受けを周囲の構造物へ確実に接触させ、工具本体が回転しない状態で使用します。ただし、専用ワッシャーなどを利用して反力を処理する製品もあります。多くの電動トルクレンチには、設定したトルクに到達すると自動停止する機能が搭載されています。製品によってはモーターの電流値や回転状態から出力トルクを制御するものや、トランスデューサーと呼ばれるセンサーでトルクを測定しながら制御するものがあります。

ただし、電動トルクレンチが基本的に管理しているのは、ボルトやナットへ加える締付けトルクです。実際にボルトへ発生する軸力は、ねじ部や座面の摩擦、潤滑剤、表面処理、錆、汚れなどの影響を受けます。安定した締結状態を得るには、工具の設定値だけでなく、締結部品の状態や潤滑条件も統一する必要があります。締付けトルクと軸力の関係については「トルク管理とは？必要性・方法・軸力との関係を解説」で詳しく説明しています。電動トルクレンチは、次のような作業に適しています。

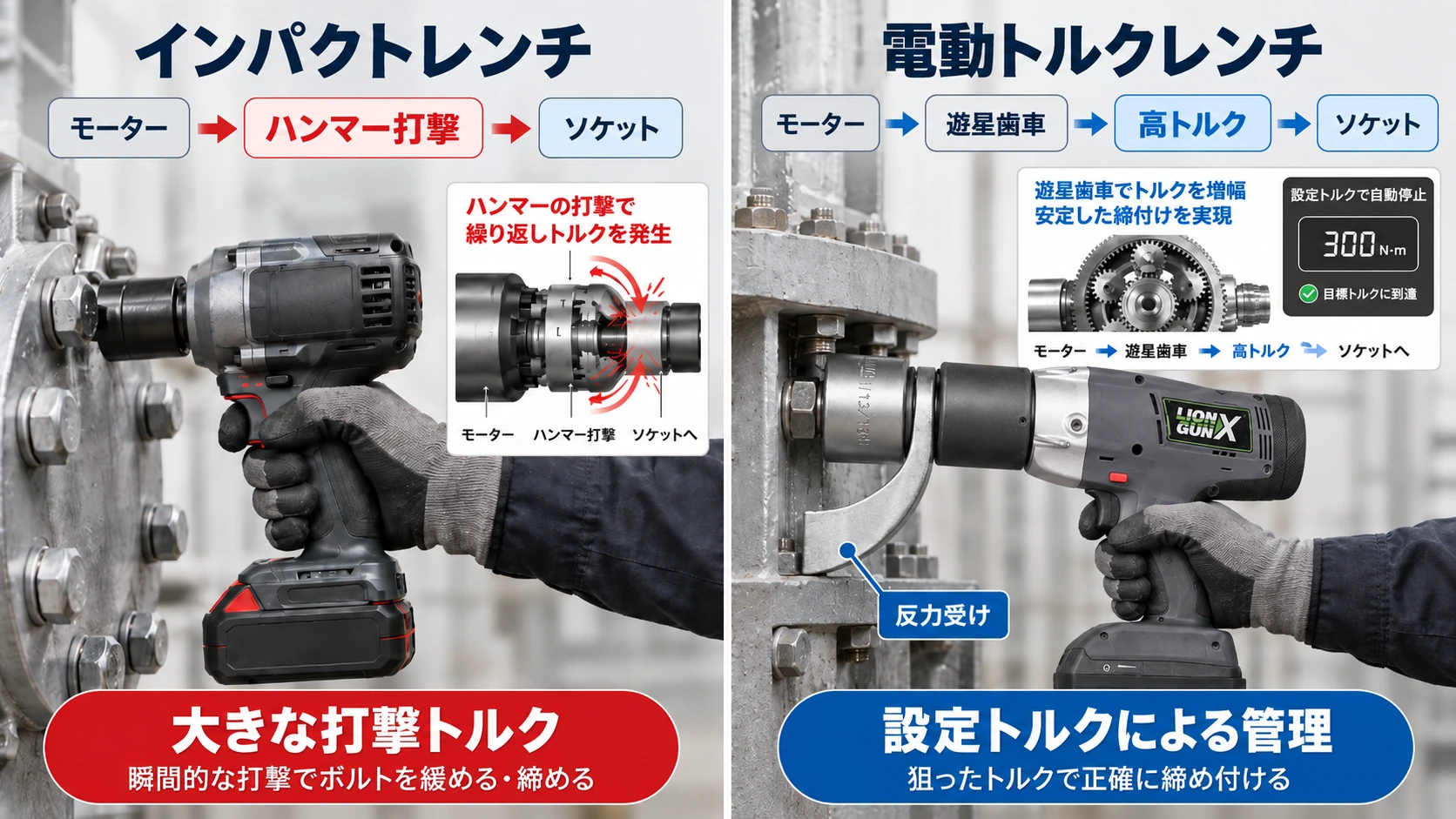

電動トルクレンチとインパクトレンチの違い

電動トルクレンチとインパクトレンチはどちらも電気を動力とする工具ですが、締め付ける仕組みと主な目的が異なります。

締め付ける仕組みが異なる

一般的なインパクトレンチは内部のハンマー機構で回転方向の打撃を繰り返し、ボルトやナットを素早く締めたり緩めたりする工具です。一方、電動トルクレンチは、主にモーターの回転を遊星歯車で減速し、大きなトルクへ変換して出力します。打撃を繰り返す構造ではないため、インパクトレンチよりも騒音や振動を抑えやすいことが特徴です。

トルク管理の方法が異なる

インパクトレンチによる締付け結果は、打撃時間、ねじ部や座面の摩擦状態に加え、充電式ではバッテリーの状態、エア式では供給空気圧などの影響を受けます。トルク調整機能を搭載した製品もありますが、一般的なインパクトレンチは、指定トルクによる精密な本締め管理には適していません。電動トルクレンチは、あらかじめ設定したトルクまで締め付け、設定値に到達すると自動停止する製品が多いため、締付けばらつきを抑えやすくなります。そのため、素早い取り外しや仮締めにはインパクトレンチ、設定トルクによる本締めには電動トルクレンチというように、作業目的に合わせて使い分けることが重要です。インパクトレンチの構造や適切な用途については「インパクトレンチの活用法と注意点」で詳しく解説しています。

比較項目	電動トルクレンチ	インパクトレンチ
主な目的	設定トルクによる本締め	素早い着脱・仮締め
締付方式	減速機構による連続回転	ハンマー機構による打撃
自動停止	対応製品が多い	製品による
トルク管理	得意	一般的には精密管理に不向き
騒音・振動	比較的少ない	大きくなりやすい
反力受け	原則として必要	一般的には不要
主な用途	大型ボルトの本締め	仮締め・取り外し

電動トルクレンチの選び方

電動トルクレンチは、最大トルクだけで選ぶべきではありません。実際の作業条件に合わせて、トルク範囲、精度、重量、反力受け、データ記録機能、校正・修理体制まで確認します。

使用条件	特に確認する項目
大型ボルトを締める	必要トルク範囲・差込角
プラント・フランジ締結	トルク精度・反力受け・校正体制
高所・屋外作業	コードレス・重量・バッテリー
多数のボルトを締める	回転速度・連続作業性
締付結果を管理する	データ記録・OK/NG判定
狭い場所で使用する	本体寸法・反力受け形状
短期間だけ使用する	レンタル・デモ対応

最大トルクだけでなく、実際に使用するトルク範囲、反力を取れる場所、本体寸法、校正体制まで確認することが重要です。

用途・作業環境から選ぶ

プラントのフランジ締結ではトルク精度・反力条件・データ管理、高所作業では重量とコードレス性、多数本の繰り返し締結では回転速度やバッテリー持続時間など、用途によって優先すべき性能は異なります。

必要なトルク範囲で選ぶ

最初に、締結するボルトやナットの指定トルクを確認します。必要なトルク値が、製品に表示されている使用可能範囲に含まれていることが必要です。最大トルクが大きい製品でも、必要な低トルク域に対応していなければ使用できません。最大値だけでなく、最小トルクから最大トルクまでの範囲を確認してください。締付けトルクはボルト径だけで判断せず、設計図、取扱説明書、施工要領、機械メーカーの指定値を優先します。

トルク精度と校正体制で選ぶ

同じトルク範囲の製品でも、公表されているトルク精度や制御方式が異なります。締付け品質を管理する場合は、次の項目を確認してください。

工具の精度は、使用回数、経年変化、落下、衝撃、過負荷などによって変化する可能性があります。購入時の精度だけでなく、導入後の校正・修理体制も重要です。

本体重量・差込角・回転速度で選ぶ

作業者が工具を持って移動する現場や高所作業では、本体重量が作業性に大きく影響します。カタログ上の本体重量だけでなく、バッテリー、ソケット、反力受けを装着した状態の総重量を確認してください。差込角が使用するソケットに適合しているか、工具本体を作業場所へ設置できるか、周囲の構造物と干渉しないかも確認します。多数のボルトを締め付ける場合は、最大トルクだけでなく毎分回転数も重要です。同じトルクを出力できる製品でも、回転速度によって作業時間が変わります。

反力受けを設置できるか確認する

電動トルクレンチで大型ボルトを締め付けると、工具本体には締付方向と反対向きの反力が発生します。一般的な製品では、反力受けを周囲の構造物へ接触させて反力を受け止めます。製品を選ぶ前に、次の点を確認してください。

反力受けの取り付け方法と挟まれ事故を防ぐポイントについては「反力受けを用いたボルト締結方法」で紹介しています。

データ記録・角度締め機能で選ぶ

締結品質の証明やトレーサビリティが求められる現場では、データ記録機能を備えた製品が適しています。製品によっては次の情報を保存できます。

BluetoothやUSBを利用して、スマートフォン、タブレット、パソコンへデータを転送できる製品もあります。HYTORC製品のデータ管理については「HYTORC Connect Appの機能」をご覧ください。

校正・修理・レンタル体制で選ぶ

電動トルクレンチは購入して終わりではありません。精度を維持して長期間使用するには、点検、校正、修理、バッテリー交換などが必要です。購入前に以下を確認してください。短期間だけ使用する場合や、導入効果を確認してから購入したい場合は、レンタルや無料試用に対応しているメーカーを選ぶと導入リスクを抑えられます。

電動トルクレンチの種類｜コードレス式と有線式

電動トルクレンチは、バッテリーで作動するコードレス式と、電源コードを接続して使用する有線式に分けられます。コードレス式は電源コードや油圧ホースが不要なため、持ち運びや取り回しに優れています。電源を確保しにくい屋外、高所、広い作業現場などに適しています。一方で、長時間使用する場合はバッテリー残量を確認し、予備バッテリーを用意する必要があります。有線式はバッテリー残量を気にせず使用できるため、同じ場所で連続して作業する場合に適しています。ただし、電源の確保が必要になり、電源コードの引っ掛かりや取り回しにも注意が必要です。

比較項目	コードレス式	有線式
動力源	充電式バッテリー	AC電源
持ち運び	しやすい	電源コードの制約がある
屋外・高所作業	適している	電源の確保が必要
連続作業	予備バッテリーが必要	長時間使用しやすい
主な注意点	充電・残量・バッテリー劣化	コードの引っ掛かり・電源容量

電動トルクレンチの製品仕様例

以下は、当サイト運営会社が取り扱うHYTORC製コードレス電動トルクレンチの仕様例です。市場にあるすべての電動トルクレンチの性能範囲を示すものではありません。製品仕様は改良によって変更される場合があります。最新情報はHYTORCの電動トルクレンチ製品一覧でご確認ください。どの製品が優れているかではなく、必要トルク・重量・機能・作業環境に合う製品を選定することが重要です。

製品シリーズ	トルク範囲	トルク精度	主な特徴

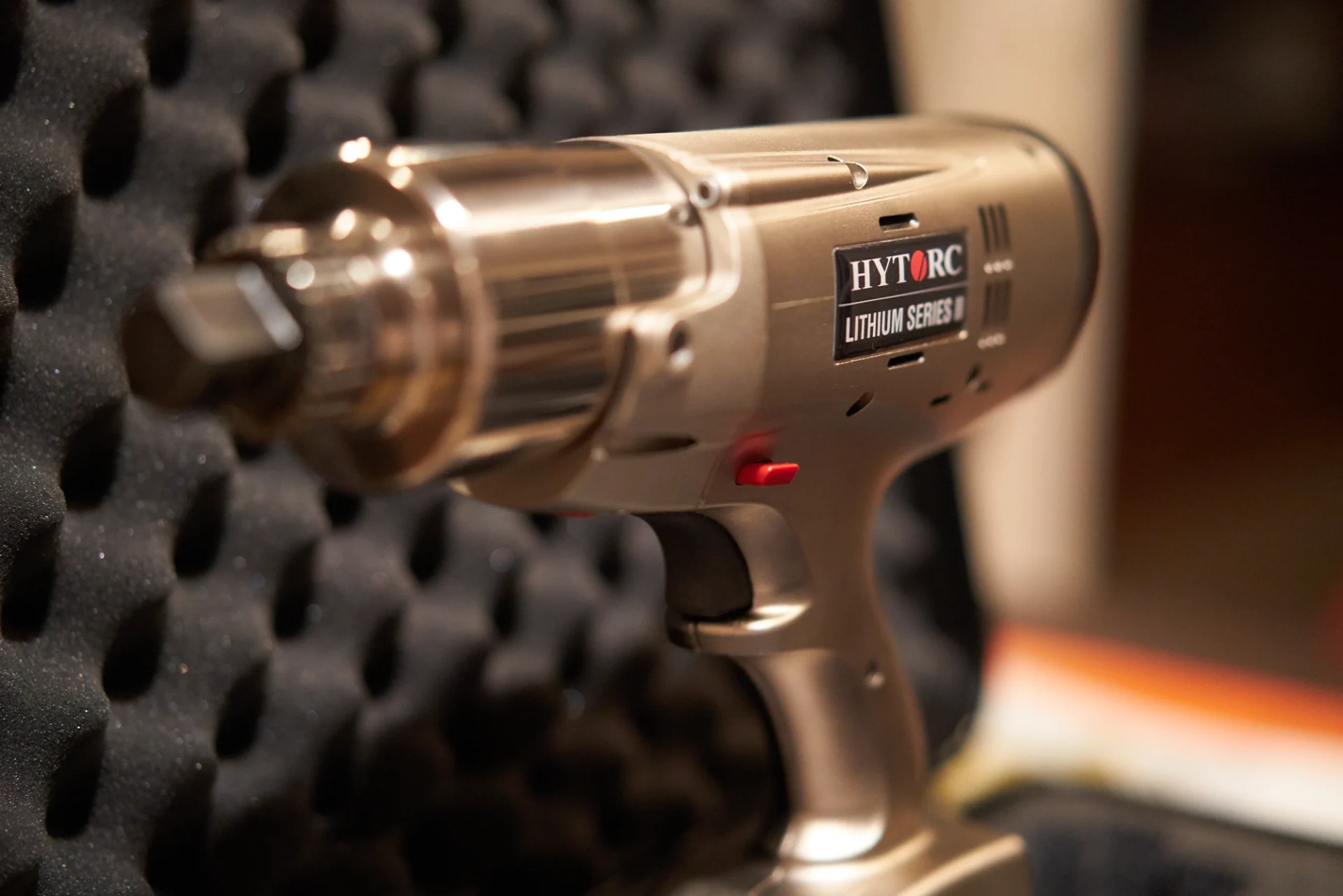

LITHIUM SERIES II	203～10,847N・m	±5％	トランスデューサー・角度締め・データ記録
LION GUN X	271～4,067N・m	±5％	軽量設計・シンプルな操作
LION GUN	20～949N・m	±5％	1N・m単位の設定・データ記録対応モデルあり

手動・電動・エア・油圧トルクレンチの違い

トルク管理に使用する工具には電動式以外にも手動式、エア式、油圧式があります。必要なトルク、作業本数、作業スペース、電源、記録の必要性などを基準に選定します。

工具	主な特徴	向いている作業
手動トルクレンチ	構造が比較的簡単で導入しやすい	比較的低いトルク・少ない本数
電動トルクレンチ	操作しやすく作業速度が速い	多数の大型ボルト・高所・移動作業
エアートルクレンチ	圧縮空気で駆動する	工場・連続作業・電気を避けたい環境
油圧トルクレンチ	非常に高いトルクへ対応できる	大型フランジ・超高トルク・狭所

非常に高いトルクが必要な大型ボルトや大型フランジでは油圧式が選択肢になります。油圧トルクレンチの仕組み・種類・選び方についてはこちらの記事で詳しく解説しています。

電動トルクレンチの価格

工業用の電動トルクレンチは、トルク範囲、精度、制御方式、データ記録機能、付属品などによって価格が大きく異なります。公開価格を設定せず、使用条件を確認したうえで見積もりを作成するメーカーも少なくありません。価格を比較するときは、本体価格だけでなく、実際の作業に必要な付属品や保守費用まで確認してください。

価格を左右する項目	確認内容
トルク範囲	最小トルク・最大トルク
制御方式	電流制御・トランスデューサー
データ管理	記録・転送・OK／NG判定
付属品	バッテリー・充電器・収納ケース
反力受け	標準品・専用品
ソケット	サイズ・材質・特殊形状
校正	校正証明書・トレーサビリティ
保守	保証・修理・代替機
教育	操作説明・安全講習

見積もりを依頼するときは、必要トルク、ボルトサイズ、締付本数、作業場所、反力を受ける場所、データ記録の必要性をメーカーへ伝えると、適切な製品を選定しやすくなります。

購入とレンタルの判断基準

定期的に使用する場合や、社内で継続的にトルク管理を行う場合は購入が適しています。定修工事や一時的なメンテナンスなど、使用期間が限定されている場合はレンタルも選択肢になります。購入前に操作性や作業時間を確認したい場合は、無料デモや試用サービスを利用するとよいでしょう。

電動トルクレンチの仕組み

電動モーターが回転力を発生させる

電動トルクレンチは、バッテリーまたは外部電源から供給された電力でモーターを回転させます。近年はブラシレスモーターを搭載した製品もあり、効率、耐久性、発熱の抑制などが図られています。ただし、出力トルクはモーター性能だけで決まるわけではありません。減速比、ギアの伝達効率、制御方式などの組み合わせによって、最終的な出力トルクが決まります。

遊星歯車でトルクを増幅する

モーターは高速で回転しますが、そのままでは大型ボルトの締め付けに必要なトルクを得られません。そこで、遊星歯車などの減速機構を使って回転速度を落とし、その代わりにトルクを増幅します。遊星歯車は比較的コンパクトな構造で大きな減速比を得られるため、電動トルクレンチに広く使用されています。モーター、減速機構、駆動軸の関係は次のとおりです。

制御部はモーターの電流値や回転状態、製品によってはトランスデューサーから得られる測定値を利用して締付けを制御します。

設定トルクに到達すると自動停止する

多くの電動トルクレンチには、設定したトルクに到達するとモーターを自動停止させる機能が搭載されています。電流値や回転状態から出力トルクを制御する製品もあれば、トランスデューサーでトルクを測定しながら制御する製品もあります。制御方式によって精度やデータ記録機能が異なるため、使用目的に合わせた選定が必要です。

トランスデューサーでトルクを測定する製品もある

トランスデューサーとは、力や変形などの物理量を電気信号へ変換するセンサーです。トランスデューサーを内蔵した電動トルクレンチでは、締め付け中のトルクを測定し、その情報を工具の制御に利用できます。製品によっては測定結果を保存し、作業後の品質確認やトレーサビリティに活用できます。ただし、すべての電動トルクレンチにトランスデューサーが内蔵されているわけではありません。必要な精度や記録機能を確認して選んでください。

電動トルクレンチのメリット

大型ボルトを効率的に締め付けられる

手動式トルクレンチで高トルクを加えるには、大きな力と長い作業時間が必要です。電動トルクレンチは、モーターと減速機構によって大きなトルクを発生させるため、作業者の負担を抑えながら大型ボルトを締め付けられます。多数のボルトを扱う現場では、作業時間の短縮にもつながります。

締付け品質を統一しやすい

設定トルクで自動停止する製品を使用すれば、作業者の力加減だけに頼らずに締め付けられます。ただし、同じトルクを加えても摩擦条件が異なれば、ボルトに発生する軸力は変化します。工具の設定だけでなく、ボルト、ナット、座面、潤滑剤などの条件を統一することが重要です。

騒音や振動を抑えやすい

一般的なインパクトレンチは、ハンマー機構による打撃で大きな音や振動が発生します。電動トルクレンチは主に減速機構によってトルクを増幅するため、インパクトレンチよりも騒音や振動を抑えやすく、作業環境や作業者への負担を改善できる可能性があります。インパクトレンチの騒音や振動による影響についてはインパクトレンチの騒音と振動時間の危険性で解説しています。

コードレス式は高所や屋外でも使用しやすい

コードレス式は電源コード、油圧ポンプ、油圧ホース、エアコンプレッサーなどを必要としません。工具本体、バッテリー、ソケット、反力受けを準備すれば作業できるため、高所、屋外、移動の多い現場で使用しやすいことがメリットです。

電動トルクレンチのデメリット

本体価格が高い

バッテリーの充電と交換が必要

本体重量が作業負担になる場合がある

反力受けを設置する場所が必要

落下や衝撃に注意が必要

電動トルクレンチが使用される業界

プラント・発電設備

配管フランジ、熱交換器、大型バルブ、タービン周辺設備などの組立やメンテナンスに使用されます。締結部からの漏えいや設備トラブルを防ぐには、工具だけでなく、締付け順序、潤滑状態、ガスケット条件などを含めた管理が必要です。

風力発電・送電鉄塔

風力発電設備や送電鉄塔では、多数の大型ボルトを高所で締め付ける作業があります。コードレス式は電源コードや油圧ホースを必要としないため、高所へ持ち込む設備を減らせることがメリットです。ただし、工具の落下防止と反力受けの設置には十分な注意が必要です。

鉄道・造船・建設機械

鉄道車両、船舶、クレーン、油圧ショベルなどには、大きな荷重や振動を受ける締結部があります。部品ごとに指定トルクが異なるため、実際の作業では設計図やメーカーの整備要領に記載された条件を優先してください。

トラック・バス

大型車両のホイールナットでは、締め付け不足だけでなく、締め過ぎも問題になります。指定トルクで自動停止する電動トルクレンチを使用すれば、多数のホイールナットを効率的に管理できます。車種やホイールによって指定値が異なるため、必ず車両メーカーの指示を確認してください。

電動トルクレンチの使い方

製品によって具体的な操作方法は異なりますが、一般的な作業手順は次のとおりです。

1．指定トルクと締結条件を確認する

設計図、取扱説明書、施工要領などを確認し、指定トルク、締付け順序、段階締めの有無、潤滑条件を確認します。

2．工具・ソケット・反力受けを点検する

工具本体、バッテリー、ソケット、反力受けに損傷や緩みがないことを確認します。ソケットはボルトやナットのサイズと工具の差込角に適合するものを使用してください。

3．反力受けを設置する

反力受けを十分な強度のある構造物へ確実に接触させます。作業中に工具が動いたときの経路を確認し、反力受けと構造物の間に手や指を入れないでください。

4．トルク値を設定する

工具の操作画面または設定機構を使用して、指定されたトルク値を入力します。単位がN・m、kgf・m、ft・lbのいずれになっているかも確認してください。

5．工具をまっすぐ設置して締め付ける

ソケットをボルトやナットへ確実に差し込み、工具が傾かないように設置します。反力受けの位置を再確認してからトリガーを操作します。

6．停止後に結果を確認する

設定トルクで停止したことを確認し、必要に応じてOK・NG判定や締結データを保存します。複数のボルトを締め付ける場合は、指定された順序と段階に従って作業してください。ライオンガンの具体的な操作画面や設定方法については「コードレス電動トルクレンチ・ライオンガンの使用方法」で確認できます。

電動トルクレンチを使用する際の注意点

電動トルクレンチは大きな力を発生させるため、誤った方法で使用すると、作業者のけが、工具の破損、ボルトや締結部材の損傷につながります。次の点を守って使用してください。

電動トルクレンチは定期的な精度確認・校正が重要

電動トルクレンチは使用や経年変化によって出力精度が変化する可能性があります。締付け品質を維持するためにはメーカーの指定、使用頻度、使用環境、社内基準に基づいて定期的に精度を確認する必要があります。次の場合は、通常の校正時期を待たずに点検を検討してください。校正を依頼するときは、校正証明書だけでなく、測定結果、使用した基準器、トレーサビリティ体系図など、社内の品質管理に必要な書類を確認してください。

トルクレンチの校正方法、周期、費用、証明書についてはトルクレンチの校正とは？費用・期間・方法・依頼先・証明書を解説で詳しく説明しています。

電動トルクレンチに関するよくある質問

電動トルクレンチと電動インパクトレンチは同じですか？

同じ工具ではありません。一般的な電動インパクトレンチはハンマー機構による打撃で締め付けますが、電動トルクレンチは主に減速機構でトルクを増幅し、設定トルクでの本締めに使用します。

電動トルクレンチとナットランナーの違いは何ですか？

電動トルクレンチとナットランナーは、どちらもボルト・ナットを設定した条件で締め付ける動力工具ですが、一般的には用途や制御方法が異なります。電動トルクレンチは、減速機構によって大きなトルクを発生させ、大型ボルトを設定トルクで締め付ける用途に多く使用されます。一方、ナットランナーは組立工程などで多数のボルトを繰り返し締め付ける用途に使われ、トルク制御や角度制御、締付けデータの記録に対応する製品もあります。

ただし、製品カテゴリーにはメーカーによって重複があります。「電動トルクレンチ」「ナットランナー」という名称だけで判断せず、必要なトルク範囲、精度、締付け速度、トルク・角度制御、データ記録、反力処理の方法などを確認して選ぶことが重要です。

コードレス式と有線式はどちらを選べばよいですか？

屋外、高所、広い現場など、電源コードの取り回しが難しい場所ではコードレス式が適しています。電源ケーブルや油圧ホースが不要なため、工具を持って移動する作業にも向いています。ただし、長時間使用する場合はバッテリー残量や充電時間を考慮し、必要に応じて予備バッテリーを準備します。

一方、有線式は電源を確保できる場所で長時間連続して使用する作業に適しています。バッテリー切れを気にする必要がありませんが、電源コードの取り回しや引っ掛かりには注意が必要です。移動性を重視するならコードレス式、長時間の連続作業を重視するなら有線式を基本に、作業環境や必要トルクから選定するとよいでしょう。

インパクトレンチで規定トルクまで本締めできますか？

一般的なインパクトレンチを規定トルクによる精密な本締めに使用することはおすすめできません。インパクトレンチはハンマー機構による打撃で締め付けるため、打撃時間やねじ部・座面の摩擦状態に加え、充電式ではバッテリーの状態、エア式では供給空気圧などによって締付結果が変化します。

そのため、一般的にはインパクトレンチで仮締めを行った後、トルクレンチやトルク管理に適した動力式工具を使用して規定トルクで本締めします。ただし、締付け制御機能を備え、メーカーが規定トルク管理への使用を認めている特殊な製品もあるため、使用する工具の仕様と施工・整備要領を確認してください。

電動トルクレンチで緩め作業もできますか？

緩め作業に対応した製品もあります。ただし、締付け時の設定トルクと緩め時の最大出力は同じとは限りません。固着したボルトを緩める場合は、製品の最大能力とメーカーの使用条件を確認してください。

電動トルクレンチに反力受けは必要ですか？

一般的な高トルク対応モデルでは必要です。締付け時に工具本体へ発生する反力を、周囲の構造物で受け止めるために使用します。ただし、専用ワッシャーなどを利用して反力を処理する製品もあります。

電動トルクレンチは何N・mまで対応できますか？

対応範囲は製品によって異なります。数十N・mから対応する製品もあれば、10,000N・mを超える製品もあります。最大値だけでなく、実際に使用するトルクが製品の使用可能範囲に含まれているか確認してください。

1N・m単位で設定できますか？

1N・m単位で設定できる製品もありますが、すべての電動トルクレンチが対応しているわけではありません。設定単位、表示単位、使用可能範囲を製品仕様で確認してください。

電動トルクレンチは定期校正が必要ですか？

締付け品質を管理する場合は、定期的な精度確認が必要です。具体的な期間はメーカーの指定、使用回数、使用環境、社内の品質管理基準によって決めます。落下や過負荷があった場合は、校正期限前でも点検してください。

電動トルクレンチはレンタルできますか？

レンタルに対応しているメーカーや工具会社があります。短期間の工事、急なメンテナンス、購入前の性能確認などでは、レンタルや無料試用が適しています。専用反力受けやソケットも含まれるか確認してください。

電動トルクレンチのまとめ
